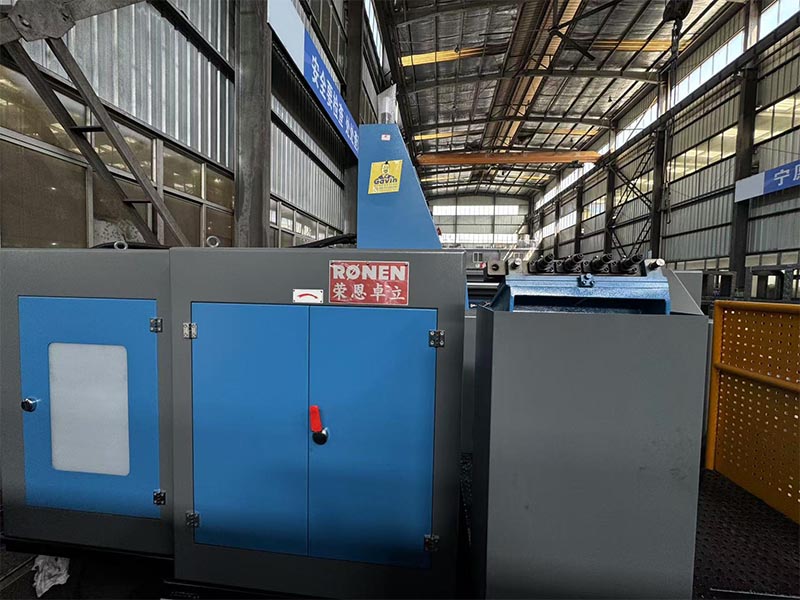

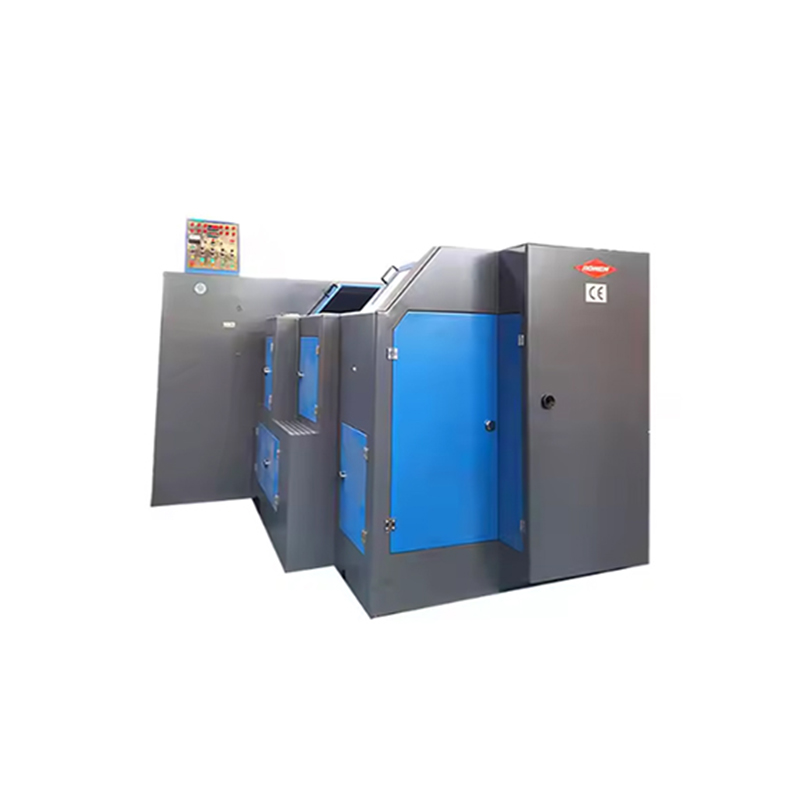

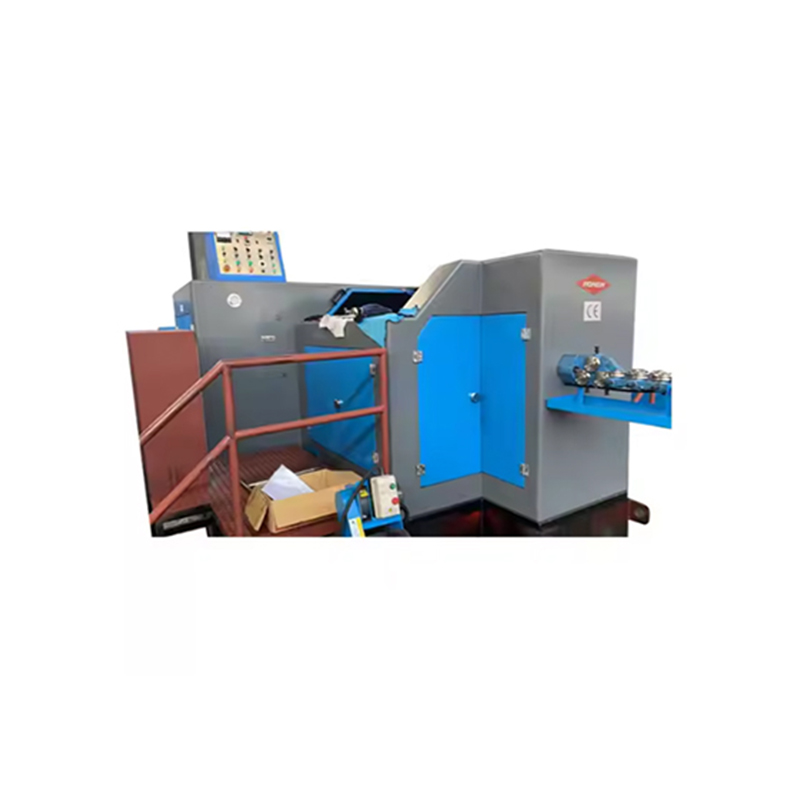

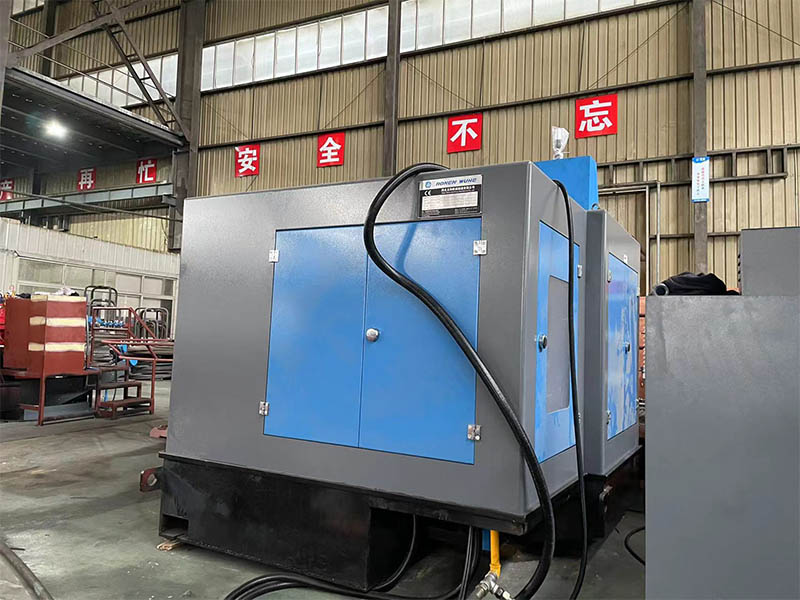

Ronen® ボルトヘッダー用装置は、製造業者向けのファスナー成形装置として理想的な選択肢です。高度な冷間圧造技術を結集した装置で、炭素鋼やステンレス鋼など幅広い材質に対応し、さまざまな径のボルトを加工することができ、メーカーの多様なニーズに応えます。
ボルトヘッディング装置は、サーボ駆動システムを採用し、鍛造力を正確に制御し、ボルトの割れや変形を防止し、高い完成品歩留まりを確保します。インテリジェントな障害診断により、ダウンタイムのリスクが軽減されます。
ボルトヘッダー用装置の送り精度は±0.05mm以内に管理されており、ワイヤーの切断長さが一定になり、その後のヘッド成形時の寸法安定性が保証されます。また、金型交換はクイック位置決め構造を採用し、交換時間を20分以内に管理できます。
主に建築鉄骨分野において、高力大型六角ボルトやねじりせん断高力ボルトの製造に使用されます。冷間鍛造プロセスにより、ボルトの頭部に十分な支持領域が形成され、建築荷重下での接合部の安定性が確保されます。
ボルト用装置 ヘッダーは、エンジン ボルトやシャーシ ボルトなどの重要な締結具を製造するために自動車業界でも広く使用されています。鍛造パラメータを精密に制御することで、車両走行時の振動環境下でもボルトが緩まないように設計されています。
| 仕様 | ユニット | RNBF-63S | RNBF-85L | RNBF-105S | RNBF-135L | RNBF-165S | RNBF-205S |
| 駅番号 | いいえ。 | 5 | 5 | 5 | 5 | 5 | 5 |
| 鍛造力 | キログラム | 40,000 | 80,000 | 90,000 | 130,000 | 200,000 | 350,000 |
| 最大加工径 |
mm | F8 |
Φ10 |
F12 |
F15 |
F18 |
F23 |
| 最大切断長さ | mm | 86 | 130 | 133 | 190 | 190 | 240 |
| スピード | 個/分 | 120-200 | 95-160 | 90-150 | 60-105 | 50-80 | 45-75 |
| P.K.O 脳卒中 | mm | 12 | 26 | 20 | 30 | 35 | 46 |
| K.O ストローク | mm | 65 | 85 | 110 | 160 | 160 | 220 |
| メインラムストローク | mm | 110 | 140 | 190 | 270 | 285 | 346 |
| メインモーター出力 | キロワット | 11 | 22 | 22 | 37 | 55 | 75 |
| カットオフダイ全体の寸法 | mm | Φ30×45L |
Φ35×62L |
Φ45*59L |
Φ63*69L |
Φ64*100L |
Φ75*120L |
| パンチダイ全体の寸法 | mm | Φ40×90L |
Φ45*115L |
Φ53*115L |
Φ60*130L |
Φ75*185L |
Φ90*215L |
| 主金型全体の寸法 | mm | Φ50×85L |
Φ60*120L |
Φ75*135L |
Φ86*190L |
Φ108*200L |
Φ125*240L |
| ダイピッチ | mm | 60 | 80 | 94 | 110 | 129 | 140 |
| おおよその重量 | kg | 10,000 | 16,000 | 20,000 | 31,000 | 52,000 | 40,000 |
| 該当する | mm | 3-6 | 5-8 | 6-10 | 8-12.7 | 10-16 | 12-20 |
| ブランクのシャンク長さ | mm | 10-65 | 15-100 | 15-105 | 25-152 | 25-152 | 25-200 |
Equipment For Bolts Headingr の主なセールスポイントは、ボルトのヘッドとシャンク間の連続した金属繊維を確保し、ボルトの全体的な機械的性能を大幅に向上させる統合成形機能にあります。一方、この装置は自動生産モードを採用しており、人件費を削減し、大規模なボルトの量産シナリオに適しています。
