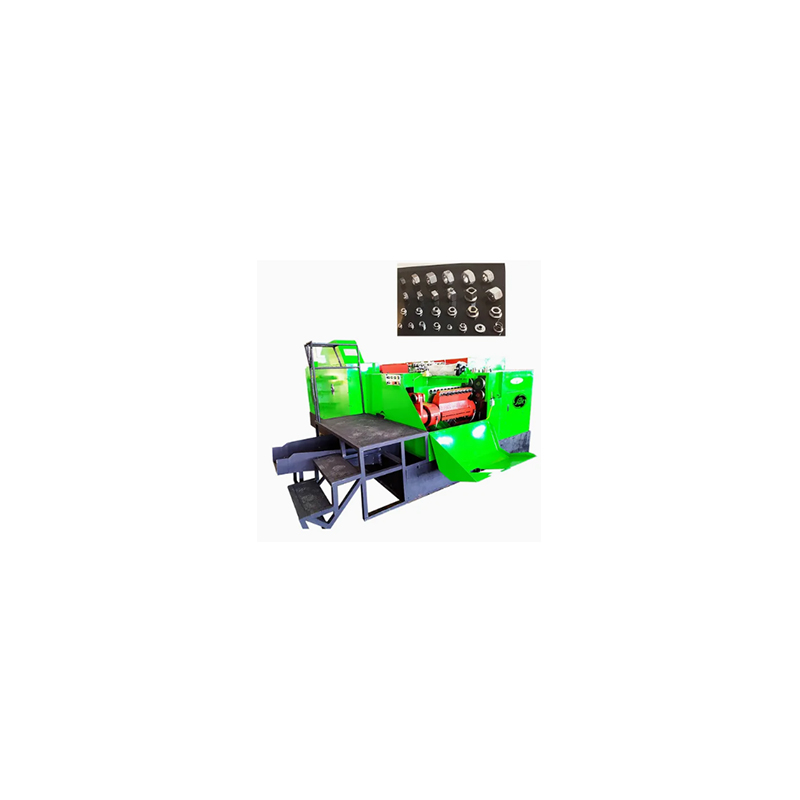

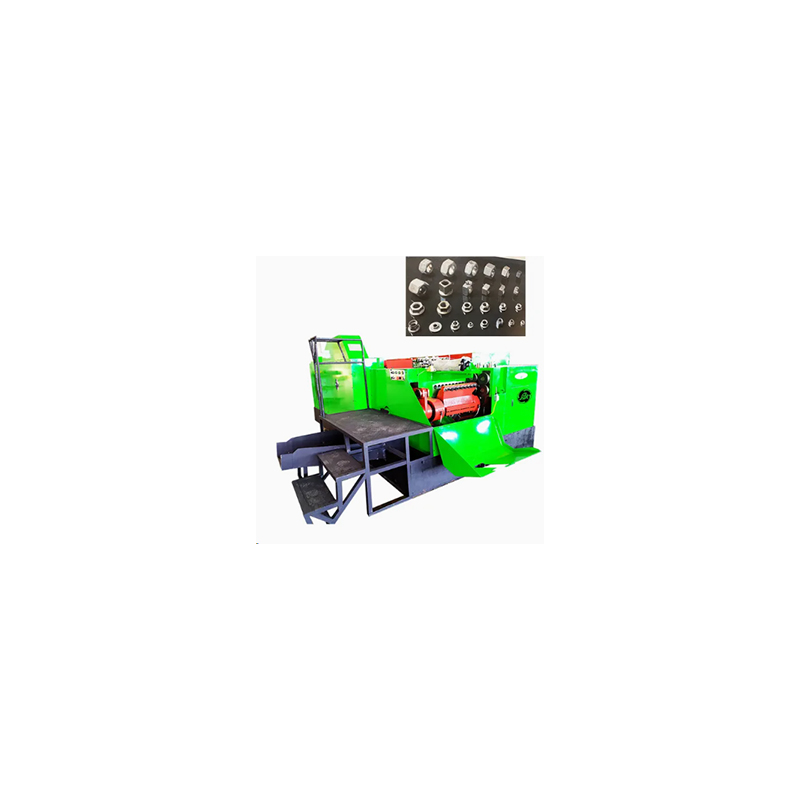

フランジナット形成機

フランジナット形成機は、金属ワイヤーをフランジナットに加工するように特別に設計されています。マシンは、一度にリングの端とナットの六角形のヘッドの両方を同時に押し出ることができます。 Frange Nutsの利用可能な仕様は、M4からM20の範囲です。

製品の詳細

フランジナット形成マシンは、フランジナットを製造するために特別に設計された冷たい押出機です。スチールワイヤーを使用し、ブランクにカットし、一連の金型とパンチを使用して、ナッツで冷たい形成を行います。このプロセスは、ナットの底に統合されたフランジのようなガスケットを形成し、材料を加熱する必要なく中心穴を自動的にパンチします。

フランジナットフォーミングマシンは、コイルから始まります。巻き戻し機は、ワイヤーを矯正メカニズムに送り、曲がりを排除します。次に、精密切断機は、まっすぐなワイヤを特定の長さのブランクに切ります。ブランクの体積は、ナットの六角形のボディとより広いフランジ部分を形成するのに十分な金属を含む必要があるため、重要です。

マシンの動作の重要な段階は、フランジの形成です。パンチは空白を六角形のセクションよりも広い金型キャビティに押し込みます。これにより、金属は放射状に外側に移動し、ナットの底に平らな円形ベアリング表面を形成します。フランジの直径と厚さは、金型の設計によって制御されます。

製品パラメーター

製品機能

フランジナットフォーミングマシンの特徴は、その独創的な金型デザインです。金型には、フランジのエッジに対応する特別に設計された溝があり、押出プロセス中にフランジエッジの厚さと直径を正確に制御できます。機械の押出力を調整することができ、給餌は安定しており、ワイヤの切断長の誤差は小さいです。
