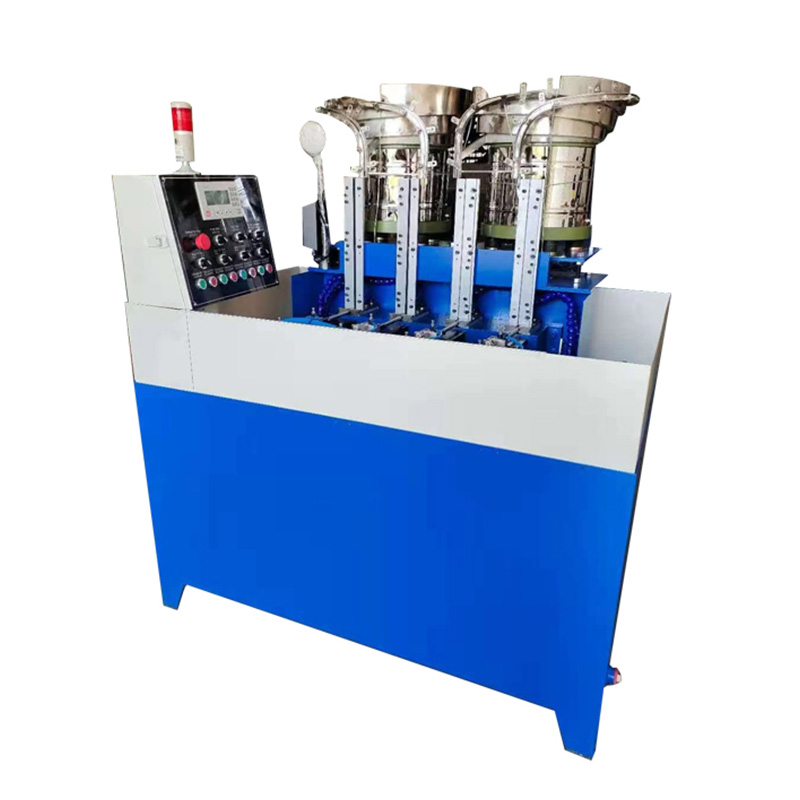

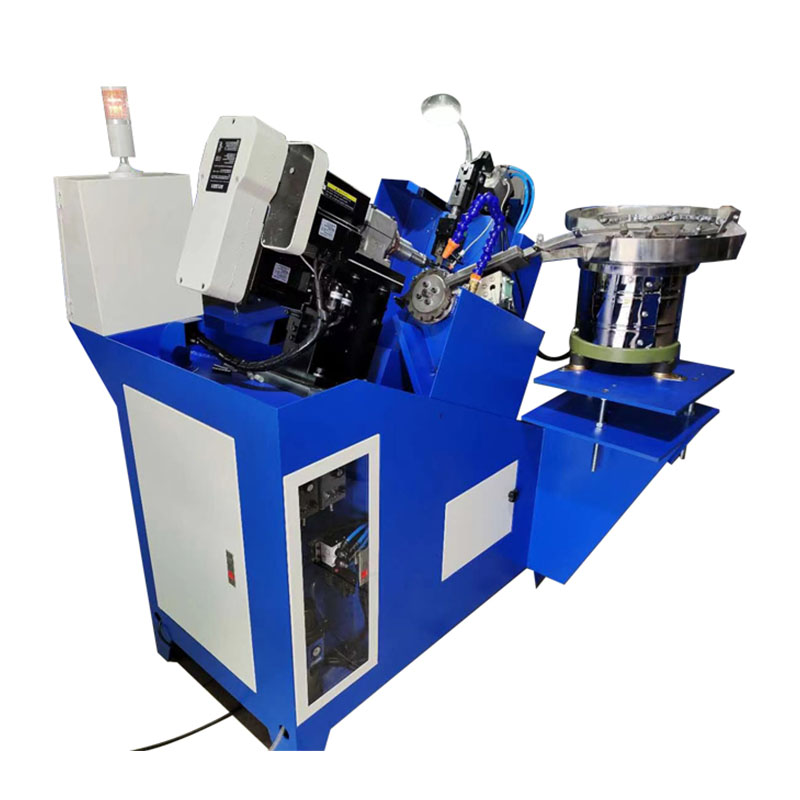

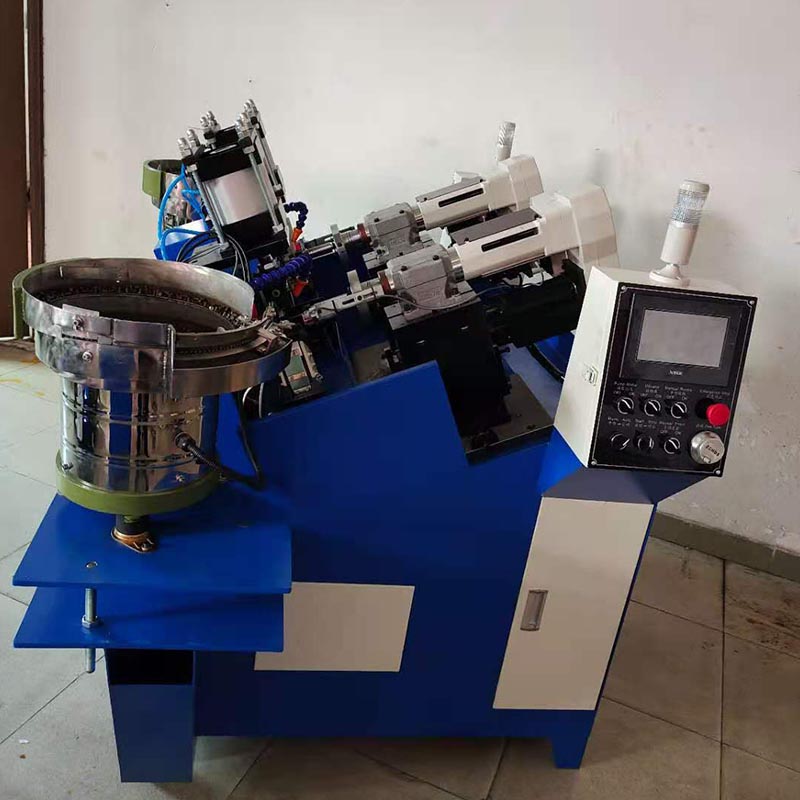

角溶接ナットタッピングマシン

角溶接ナットタッピングマシンは、角溶接ナットの雌ねじを加工するために特別に設計されています。これらのナットには側面または底面に溶接点があります。タッピング中は、これらの溶接点との接触を避けるために溶接点を避けて、ねじ山の完全性を確保する必要があります。

製品詳細

角溶接ナットタッピングマシンは、ナットの突出部に対応する必要があります。送り機構により角型ベースを突起物に干渉せず正確に位置決めします。角型ボディをしっかりとクランプする治具で、突起物を傷めません。溶接の突起によりベースが不均一になる可能性がありますが、正確な位置合わせにより、下穴をタッピングマシンの下の中心に配置することができます。

角溶接ナットタッピングマシンは専用治具を使用します。角ナット本体の平面をジョーでしっかりとクランプします。油圧または空気圧により、タッピングプロセス中に回転が妨げられる場合があります。治具は、溶接突起を収容するために底部から隙間が広がるように設計されており、溶接突起がクランプ面に接触したり、不安定になったりすることはありません。

この機械は主にスルーホールタップ加工に使用されます。タップはナット上面からねじを切り、ナット本体を貫通してナット下面の凸部付近から出ます。溶接ナットの場合、溶接後に相手ボルトのねじ山のかみ合い長さを最大にするために、完全なタッピングが重要です。

製品パラメータ

製品のセールスポイント

角溶接ナットタッピングマシンのセールスポイントは、角溶接ナットに特化した能力にあります。溶接箇所を正確に回避できるため、ねじ品質が安定し、スクラップ率が低くなります。操作はとても簡単です。作業者は原材料をホッパーに注ぎ、機械を監視して材料の詰まりがないことを確認するだけで済みます。
