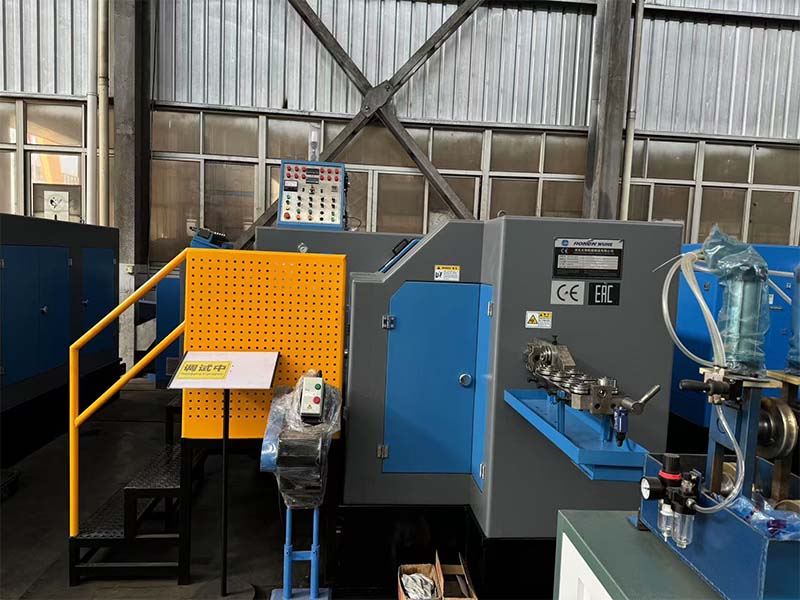

冷間鍛造5ステーションボルトフォーマーマシン

冷間鍛造 5 ステーション ボルトフォーマーマシンは、5 つの連続した冷間押出ステーションを通じて金属ワイヤーをボルトブランクに加工します。製造されたのは、頭部とシャンク全体が取り付けられたボルトのブランクです。これは、後続のスレッド操作に使用できます。

製品詳細

ボルトフォーマーマシンの 5 つのステーションには明確に定義されたタスクがあります。ステーション 1 ではワイヤーを切断し、小さな突起 (頭の初期形状) を押し出します。ステーション 2 では、形状をより明確にするために頭部に事前にストレスを与えます。ステーション 3 はロッド部分を加工します (絞り出しや段差など)。ステーション 4 では頭の細部を細かくプレスします。ステーション 5 では、ロッド部分とヘッドの成形を最終的に行います。プロセス全体で加熱は必要ありません。それは冷たい状態で直接行われます。

この機械は、加熱を必要とせずに金属線を成形することができます。自動化装置はまず金属ワイヤーを引き出し、必要に応じて特定の長さに切断し、5 つの異なる処理ステーションに順番に搬送します。各ステーションでは、頭部の成形やロッド部分の挿入などの特定の作業が実行され、最終的にボルトが形成されます。

冷間鍛造5ステーションボルトフォーマーマシンのメンテナンスの焦点は、搬送機構と金型にあります。ボルトブランクをステーション間で移動させる機構は正確に保つ必要があり、ボルトが仕様を満たしていることを確認するために鍛造金型の摩耗状態をチェックする必要があります。

製品の特徴

冷間鍛造5ステーションボルトフォーマーの特徴は、ステーション機能を充実させ、異素材への適応力が高いことです。 1 ～ 2 の位置はパイプのヘッド用、3 ～ 5 の位置はパイプのボディ用です。シンプルな丸頭ボルトから段付きボルトまで対応します。各ワークステーションに加える圧力は個別に調整でき、ワイヤーに亀裂が生じることはありません。

製品パラメータ
